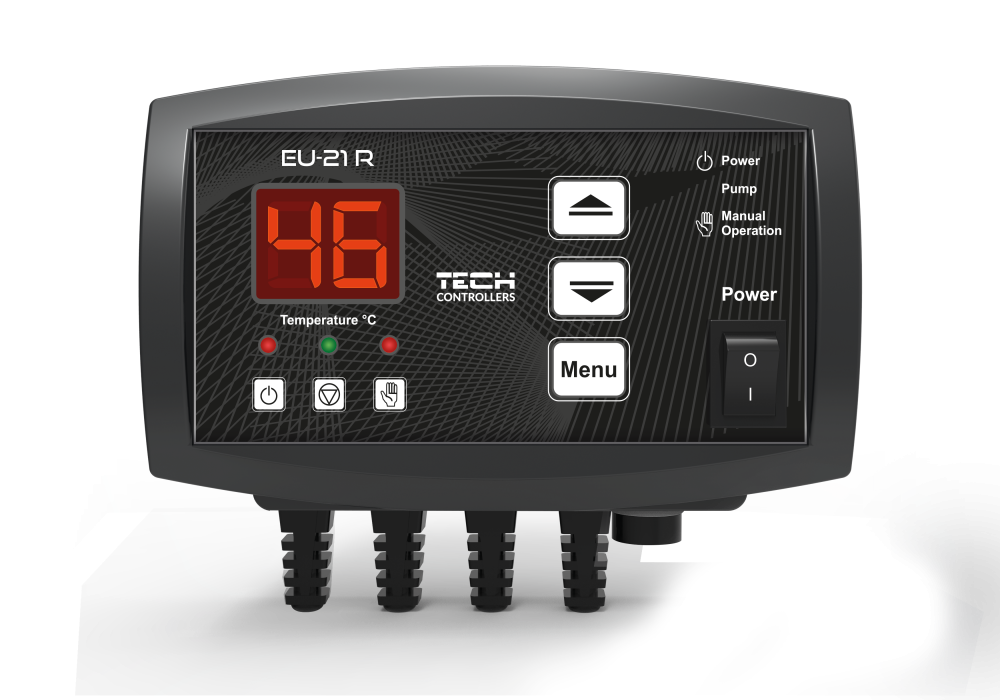

EU-21 R

Az EU-21 vezérlő (LED kijelzővel) KF szivattyú vezérlő No/Com/Nc relével. A szabályozó feladata a szivattyú bekapcsolása, amikor a hőmérséklet eléri a beállított értéket, és kikapcsolás, amikor a kazán a hiszterézisértékkel a beállított érték alá hűl.
  • Termékleírás
  • Termékparaméterek

Központi fűtés szivattyú vezérlő



Működés elve

A LED kijelzővel ellátott EU-21 R szabályozó a központi fűtés vízkeringető szivattyújának vezérlésére szolgál. A szabályozó feladata a szivattyú bekapcsolása, ha a hőmérséklet eléri a beállított értéket, és kikapcsolása - ha a kazán a beállított hiszterézis értékével a beállított érték alá hűl. Ez az üzemmód megakadályozza a szivattyú szükségtelen működését, ami lehetővé teszi az elektromos megtakarítást, valamint meghosszabbítja a szivattyú élettartamát és növeli a megbízhatóságát. Az EU-21 R szabályozó termosztátként is funkcionálhat, amely a beállított hőmérséklet elérése után kikapcsolja a szivattyút. A vezérlő ANTI-STOP funkcióval is rendelkezik, amely megakadályozza, hogy a keringtető szivattyú szezonon kívül letapadjon (a szivattyú 10 naponta 1 percre bekapcsol). További védelem a fagyálló funkció, amely megakadályozza a rendszerben lévő víz megfagyását, amikor a hőmérséklet 5 ° C alá csökken, a szivattyút folyamatosan bekapcsolva tartja. Továbbá rendelkezik NO/COM/NC relével egy hőtermelő kapcsolásához.



A vezérlő által végrehajtott funkciók:

  •  a KF vagy HMV szivattyú vezérlése
  •  termosztátként való működés lehetősége
  •  ANTI-STOP funkció
  •  fagyvédelmi funkció



Vezérlő felszereltsége:

  •  KF hőmérséklet érzékelő
  •  NO/COM/NC fűtőberendezés kapcsolására
  •  LED kijelző
Leírás Mértékegység
Tápfeszültésg V 230V +/-10% /50Hz
Max. energia felhasználás W 2
Működési hőmérséklet °C 5÷50
Szivattyú max. kimeneti terhelés A 0,5
Potenciálmentes kontakt max. kimeneti terhelés A 1
Hiszterézis °C 1÷10
A mérés pontossága °C 1
KTY érzékelő termikus ellenállás °C -30÷99
Biztosíték A 1,6
Érzékelő kábelhossz m 1,5
